필터 원자 엔드 캡을 위한 다중목적 필터 카트리지 기계 380V 50HZ

380V 50HZ 전력 공급을 용접하는 높은 교류 필터 카트리지 기계 엔드 캡

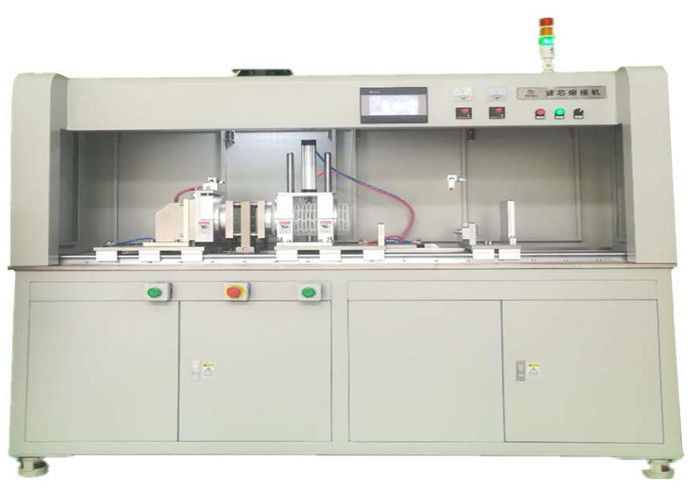

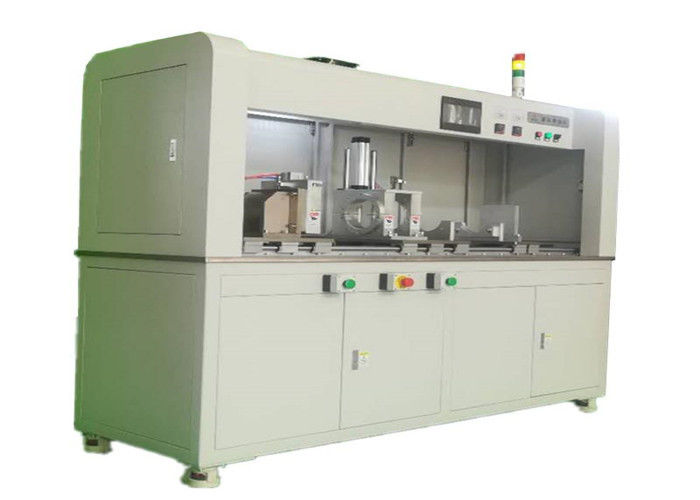

높은 교류 필터 카트리지 엔드 캡 용접 기계

필터 원자의 엔드 캡을 위한 용접 기계는 여과지와 2개의 플라스틱 엔드 캡으로 구성되는 뜨거운 용해 용접을 위한 특별한 장비입니다. 여과기 덮개 및 히이터의 조정 진지변환은 실린더에 의해 몰, 플라스틱 덮개의 격렬한 표면이 히이터 난방 표면과 접촉하고 그래야, 지상 용해를 만드, 그 때 격렬한 표면이 전부로 빨리 접착되고 고형화되다.

여과기 뒤 표지를 위한 용접 기계의 짧은 소개

여과기 핵심 용접 기계의 소개와 용접 원리

기계에 엔드 캡을 가진 2개의 가열 머리가 있습니다. 각 난방 머리의 전력은 1500 와트, 합계 3000 와트입니다. 여과기 덮개 및 히이터의 조정 진지변환은 실린더에 의해 뒤 표지의 격렬한 표면이 표면을 녹는 히이터 난방 표면과 접촉하여 이다 그래야, 몹니다, 그 때 격렬한 표면은 전부로 빨리 접착되고 고형화되고. 이 이동 부분은 필터 원자 공급 장치, 조작자, 히이터 드는 기계장치, 압력 장치를 등 죄는 뒤 표지를 포함합니다. 이 기계장치는 전체적인 기계로 디자인되고 조립됩니다. 기계장치는 실린더에 의해 몹니다. 플라스틱 용접 기계의 새로운 용접 과정 필요조건에 따르면, 이 장비는 풀그릴 논리 관제사 및 간단하고, 정확한 믿을 수 있는 터치스크린 사용자 기계 공용영역 가동의 (PLC) 자동 제어계를 채택합니다.

필터 원자 용접 기계의 성분

1. 실린더: 이 기계는 조작자를 죄는 5개의 실린더 및 2 엔드 캡을 비치하고 있습니다:

A) 밀어서 난방의 2개의 실린더는 필터 원자의 두 끝 전부에 이끕니다 (동시에게 난방 및 움직이기)

B) 급식 판을 뒤에 1개의 rodless 실린더를 이동하기 위하여 눈에 띄게하거든

C) 드는 플랫폼에 1개의 실린더를 여기저기 미십시오

D) 필터 원자를 누르기를 위한 죄는 장치의 1개의 실린더

E) 이 실린더 및 기계는 솔레노이드 벨브에 의해 통제됩니다.

2. 터치스크린 (사용자 기계 공용영역 가동):

이 기계는 PLC 터치스크린을 사용합니다. 6개의 가동 공용영역이 (시작과 정지 버튼외에), 자동 있고 수동 단추, 난방 시간 및 치료 시간 조정, 각종 기관, PLC의 가공 교류 지시의 수동 단추는 스크린에 표시될 수 있습니다. 자동 방식을 통제하기 위하여 PLC도 연결하십시오.

3. (PLC) 풀그릴 논리 관제사

이 기계는 24의 입력한 점 및 24의 출력한 점을 가진 델타 PLC를 채택합니다. 기계의 시작하고, 멈추고, 치기 스위치, 자석 스위치, 광전자적인 스위치 다른 제어 신호는 입력 점에 연결됩니다. 산출 점에 모든 솔레노이드 벨브, 필요한 릴레이 및 표시등을 연결하십시오. 모든 제어 절차 그리고 순서도는 컴퓨터에 의해 입력되고 저장됩니다.

4. 지시자, 미터 및 보온장치:

중간 패널에 지시자 램프는 전시와 통제 전력 공급입니다. 솔레노이드 벨브의 활동, 위치 및 국가는 명확하고 첫 눈에 명확합니다. 맞은 패널에 지시자 램프는 온도 조종 체계의 온-오프 작동 국가를 보여줍니다. 보온장치는 필수 온도를 놓고 자동적으로 히이터의 온도를 조정하기 위하여 사용됩니다.

3. 전기 부분:

이 기계의 전원 분배는 3개 부품으로 분할됩니다: 필터 원자 히이터의 온도 조종 체계, 뒤 표지 히이터와 PLC 통제 시스템의 온도 조종 체계. 그것은 필터 원자 히이터를 위한 L1, L2, L3 삼상 5 철사, L1 단계, 직류 24V 전력 공급 및 PLC의 좌단 덮개 히이터를 위한 L2 단계에 의해, 오른쪽 끝 덮개 히이터 체계를 위한 L3 단계 강화됩니다. 가동 및 배급은 명확합니다.

여과기 핵심 용접 기계의 이점

1. 그것은 지역 제한 없이 다른 크기의 제품에 적용될 수 있습니다

2. 그것은 특별한 필요조건 없이 어떤 용접 표면든지에 적용될 수 있습니다

3. 용접 표면은 플라스틱 관용을 보상하는 것을 허용되골, 용접 힘은 보장될 수 있습니다

4. 각종 물자의 필요에 따르면, 용접 절차는 조정될 수 있습니다

5. 정착물은 누르는 판 대응 위의 위치에 조정과 더 낮은 일 수 있습니다

6. 위와 더 낮은 누르는 판의 힘 그리고 오리엔테이션은 조정될 수 있습니다. 체계의 기능의 밑에, 고무 부속은 뜨겁 누르기 고속으로, 매끄럽게 그리고 뜨겁 누르기를 위한 충격 없이 고무 부속의 연결 부위 표면의 물자가 녹는 국가를 도달할 수 있다 그래야, 죽습니다 접촉될 수 있습니다

7개는, 뜨겁 누르기 죽습니다 떠납니다

8개는 임명과 수송을 위해 편리한 독립적인 집합 성분으로 매끄럽고 그리고 빨리 상대적으로 단기간에서, 그리고 뜨겁 누르기 판 그리고 위와 더 낮은 정착물 죽습니다 난방 디자인합니다.

9. 널을 뜨겁 눌러서 물자는 외국에서 수입됩니다. 일 원리

장비 특징:

높은 교류 필터 카트리지 엔드 캡 용접 기계는 필터 카트리지의 두 끝 전부에 플라스틱 엔드 캡 용접을 위해 3M를 위해 사용될 수 있고, 당기고, 주로 사용됩니다. 용접 후에, 그것은 효과적으로 외부 감금소, 여과기 층 및 엔드 캡의 바다표범 어업 그리고 견고를 지킬 수 있습니다.

3.Technical 모수:

장비 이름: 높은 교류 필터 카트리지 엔드 캡 용접공

장비 모형: RF-H1640

장비 힘: 6KW

전력 공급: 380V 50HZ

공기의 압력: 6Kg/cm2

난방 정확도: ± 2 ° C

온도 편차: 정상적인 온도 ~ 400 °C

용접 속도: 30S/PC에 관하여

차원: L2000*W1000*H1800

장비 무게: 800Kg에 관하여

4의 윤곽 세부사항:

터치스크린 + PLC: 델타

차단기: LG

보온장치: Winpark

고체: Shimadan

가이드 레일, 슬라이더: HIWIN

보조 기구: IDEC

압축 공기를 넣은 성분: Airtec

방탄 덮개: 유럽 기준 알루미늄 단면도 + PMMA

부속: 판지 강철 C 45 ((직류 전기를 통하는) S45C)

필터 카트리지 홀더: 6061 알루미늄 판 (양극 처리되는 표면)

6, 배달 시간: 30 작업 일
